干貨!各類紙盒包裝結構大全,拿走不謝

發布日期:2019-05-29

管式包裝結構設計

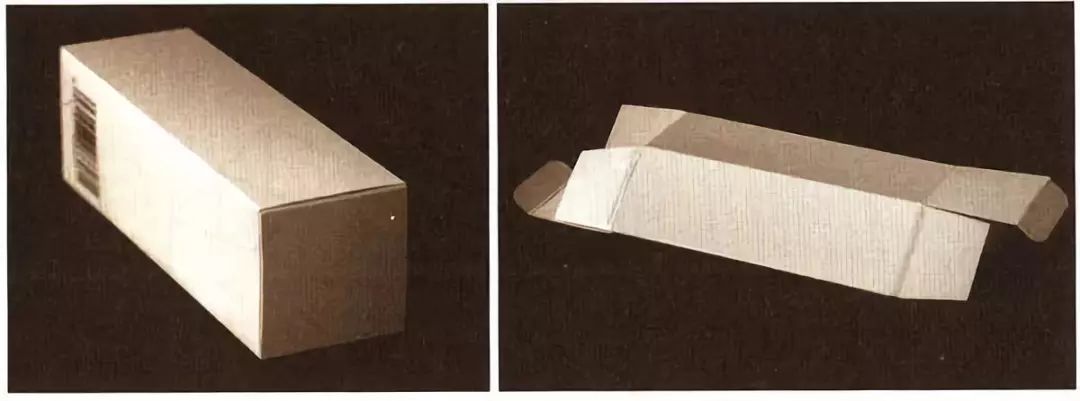

管式包裝盒在日常包裝形態中最為常見,大多數彩盒包裝如:食品、藥品、日常用品等都采用這種包裝結構方式。其特點是在成型過程中,盒蓋和盒底都需要搖翼折疊組裝(或粘接)固定或封口,而且大都為單體結構(展開結構為一整體),在盒體的側面有粘口,紙盒基本形態為四邊形,也可以在此基礎上擴展為多邊形。管式包裝盒結構特征的區別主要體現在蓋和底的組裝方式上,下面就分別看一下管式包裝盒不同的盒蓋和盒底結構。

1

管式包裝盒的盒蓋結構

盒蓋是裝人商品的入口,也是消費者拿取商品的出口,所以在結構設計上要求組裝簡便和開啟方便,既保護商品又能滿足特定包裝的開啟要求,比如多次開啟或一次性防偽的開啟方式。管式包裝盒盒蓋的結構主要有以下幾種方式。

0

1

插入搖蓋式

其盒蓋有3個搖蓋部分,主蓋有伸長出的插舌,以便插人盒體起到封閉作用。設計時應注意搖蓋的咬合關系問題。這種蓋在管式包裝盒中應用最為廣泛。

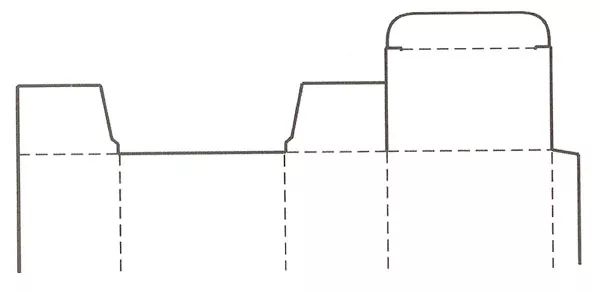

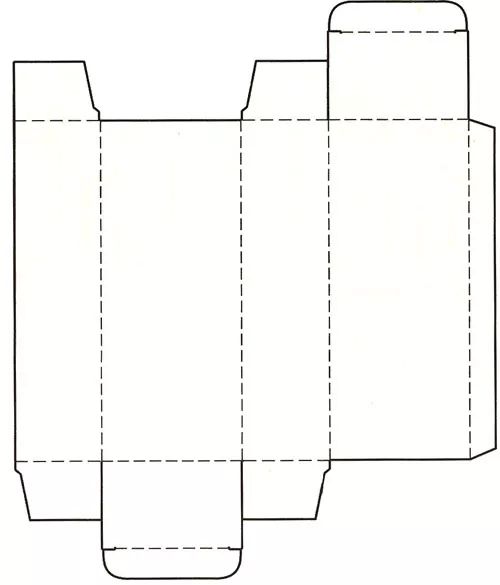

插入搖蓋式盒蓋結構展開圖

0

2

鎖口式

這種結構通過正背兩個面的搖蓋相互產生插接鎖合,使封口比較牢固,但組裝與開啟稍有些麻煩。

鎖口式盒蓋結構展開圖

0

3

插鎖式

插接與鎖合相結合的一種方式,結構比插入搖蓋式更牢固。

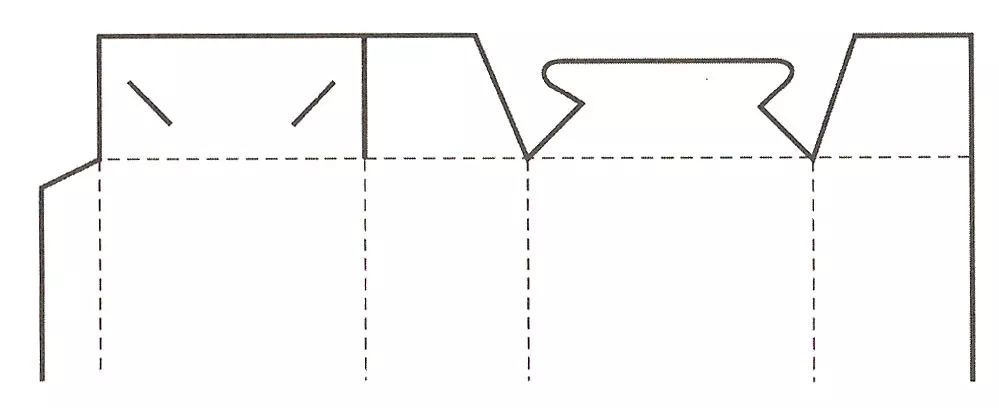

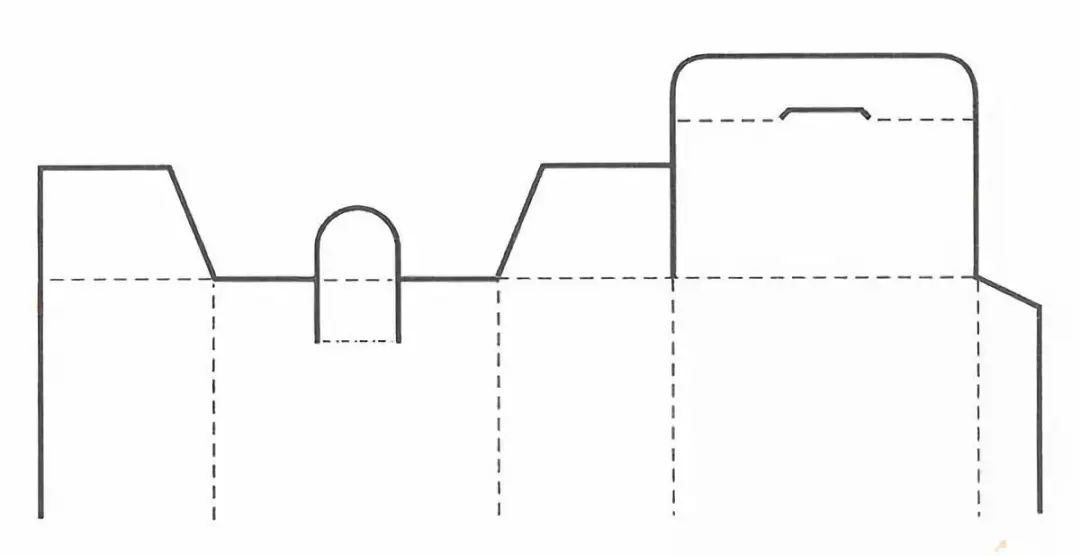

插鎖式盒蓋結構展開圖

0

4

搖蓋雙保險插入式

這種結構使搖蓋受到雙重咬合,非常牢固,而且搖蓋與蓋舌的咬合口可以省去,更便于重復多次開啟使用。

搖蓋雙保險插入盒蓋結構展開圖

0

5

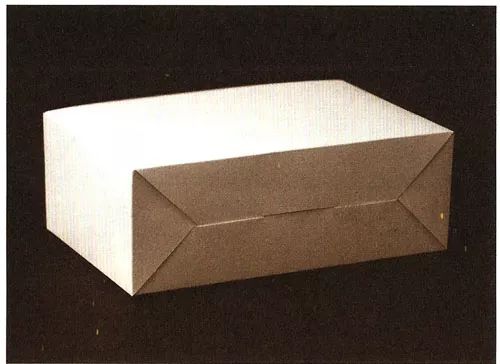

粘合封口式

這種粘合方法密封性好,適合自動化機器生產,但不能重復開啟。主要適合于包裝粉狀、粒狀的商品,如洗衣粉、谷類食品等,一旦拆開,無法重復使用。

粘合封口式盒蓋結構展開圖

0

6

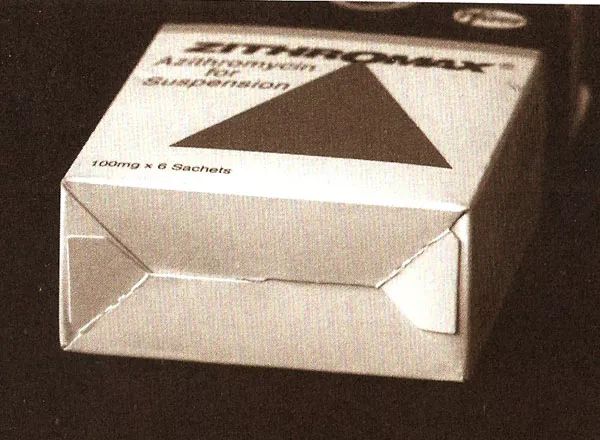

一次性防偽式

這種包裝結構形式的特點是利用齒狀裁切線,在費者開啟包裝的同時使包裝結構得到破壞,防止出現有人再利用包裝進行仿冒活動。這種包裝盒主要用于藥品包裝和一些小食品包裝中,像膠卷包裝/紙巾抽紙包裝盒目前也都采用這種開啟方式。

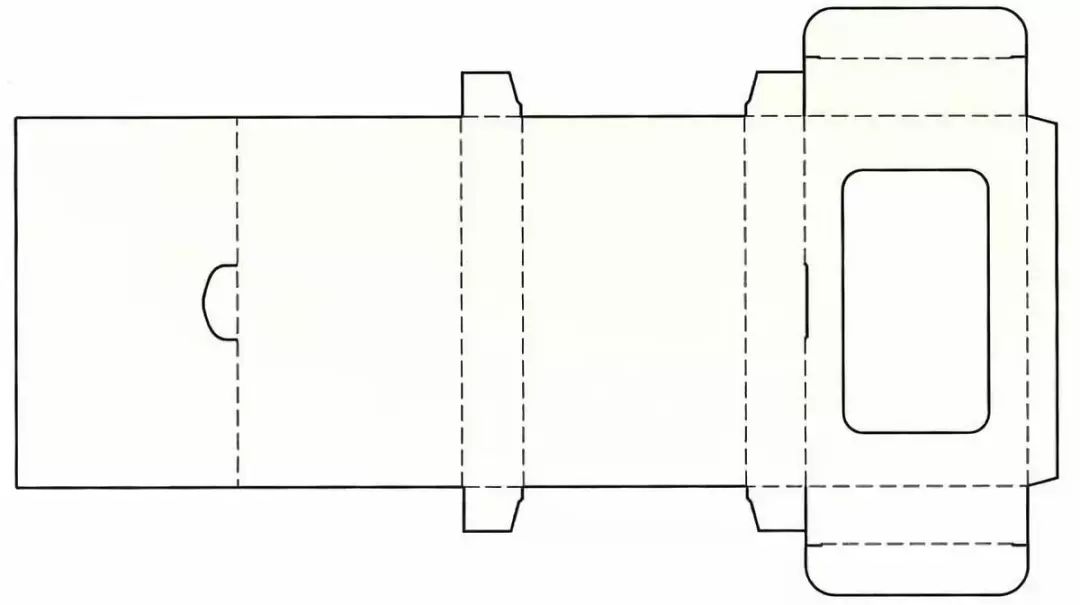

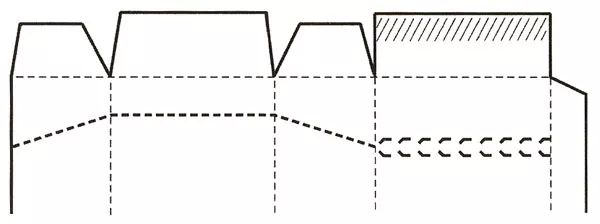

一次性防偽式式盒蓋結構展開圖

07

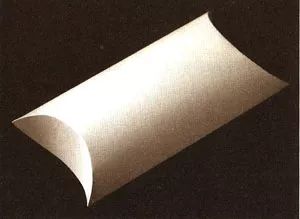

正撳封口式

利用紙張的耐折和韌性的特征,采用弧線的折線,撳下壓翼就可以實現封口。這種結構組裝、開啟、使用都極為方便,而且最為省紙,造型也優美,適合用于小商品的包裝。

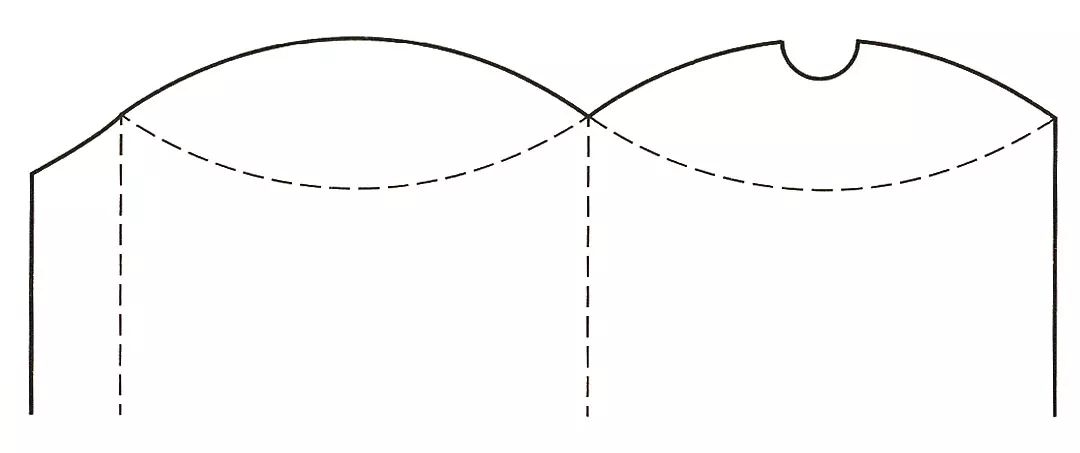

正撳封口式盒蓋結構展開圖

08

連續搖翼窩進式

這種鎖合包裝結構方式造型優美,極具裝飾性,但手工組裝和開啟較麻煩,適合于禮品包裝,應用于婚禮糖果包裝盒,圣誕節禮品包裝盒。

連續搖翼窩進式盒蓋結構展開圖

2

管式包裝盒的盒底結構

盒底承受著商品的重量,因此強調牢固性。另外在裝填商品時,無論是機器填裝還是手工填裝,結構簡單和組裝方便是基本要求。管式包裝盒盒底主要有以下幾種方式。

01

別插式自鎖底

利用管式包裝盒底部的4個搖翼部分,通過設計使它們相互產生咬合關系。這種咬合通過“別”和“插”兩個步驟來完成,組裝簡便,有一定的承重能力,在管式包裝盒中應用較為普遍。

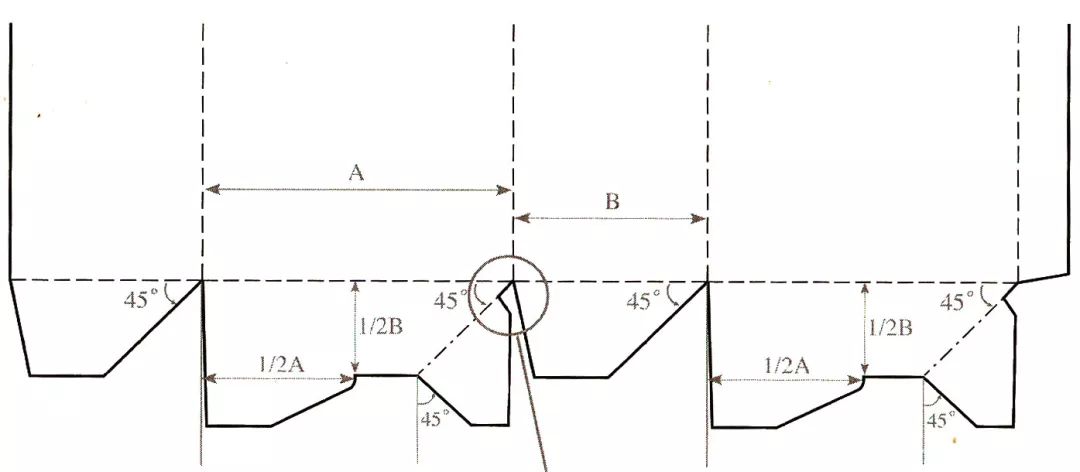

別插式自鎖底結構展開圖

02

自動鎖底

自動鎖底包裝盒采用了預粘的加工方法,但粘接后仍然能夠壓平,使用時只要撐開盒體,盒底就會自動恢復鎖合狀態,使用極其方便,省時省工,并且具有良好的承重力,適合于自動化生產,一般承載高重量物品的包裝設計選用此種設計結構。

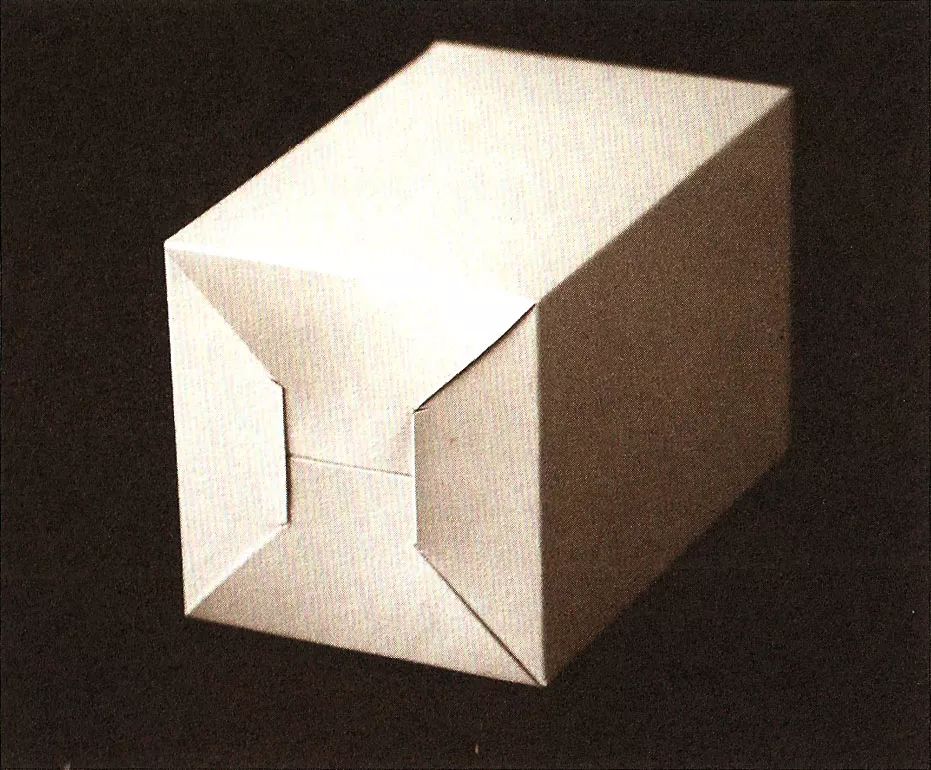

自動鎖底結構展開圖

03

搖蓋雙插口式封底

結構同搖蓋插入式盒蓋完全相同,這種設計結構使用簡便,但承重力較弱,通常適合包裝食品、文具、牙膏等小型或重量輕的商品,是最為普遍的包裝盒設計結構。

搖蓋雙插口式封底結構展開圖

04

間壁封底式

間壁封底式結構是將管式包裝盒4個搖翼設計成具有間壁功能的結構,組裝后在盒體內部會形成間壁,從而有效地分隔固定商品,起到良好的保護作用。其間壁與盒身為一體,可有效節省成本,而且這種包裝盒結構抗壓強度較高。

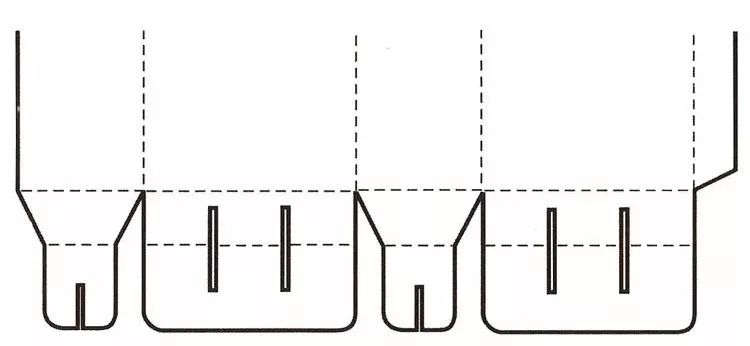

間壁封底式結構展開圖

05

其他演變結構

根據以上常用的基本包裝盒結構模型,還可以通過設計演變出其他的一些結構形式。

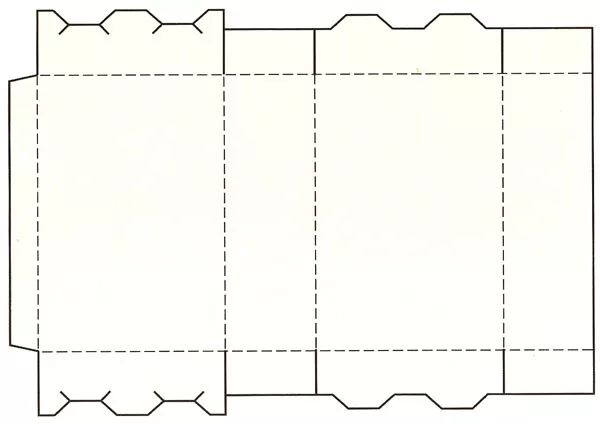

別插式結構展開圖

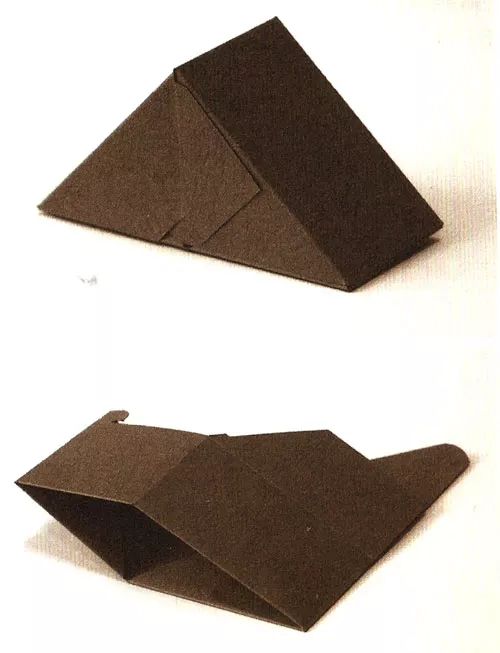

三角形自動鎖底盒結構展開圖

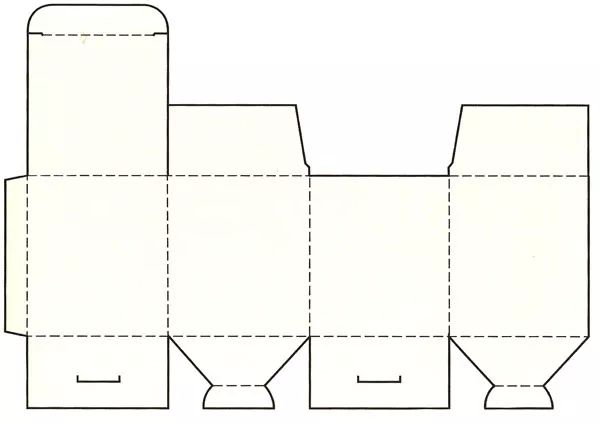

插鎖式結構展開圖

別扣式結構展開圖

盤式包裝結構設計

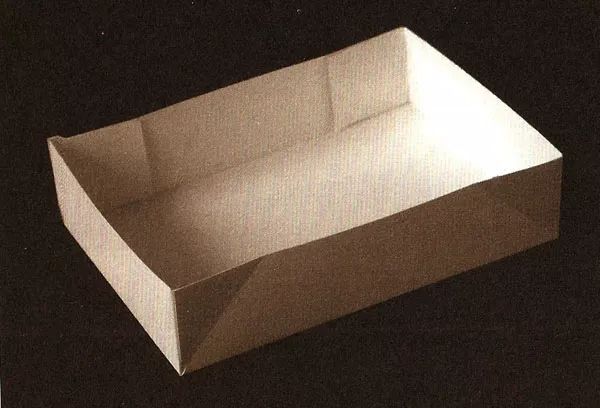

盤式包裝盒結構是由紙板四周進行折疊咬合、插接或粘合而成型的紙盒結構,這種包裝盒在盒底上通常沒有什么變化,主要結構變化體現在盒體部分。盤式包裝盒一般高度較小,開啟后商品的展示面較大,這種紙盒包裝結構多用于包裝紡織品、服裝、鞋帽、食品、禮品、工藝品等商品,其中以天地蓋和飛機盒結構形式最為普遍。

1

盤式包裝盒的主要成型方法

1)別插組裝:沒有粘接和鎖合,使用簡便。

2)鎖合組裝:通過鎖合使結構更加牢固。

3)預粘組裝:通過局部的預粘,使組裝更為簡便。

0

1

別插組裝

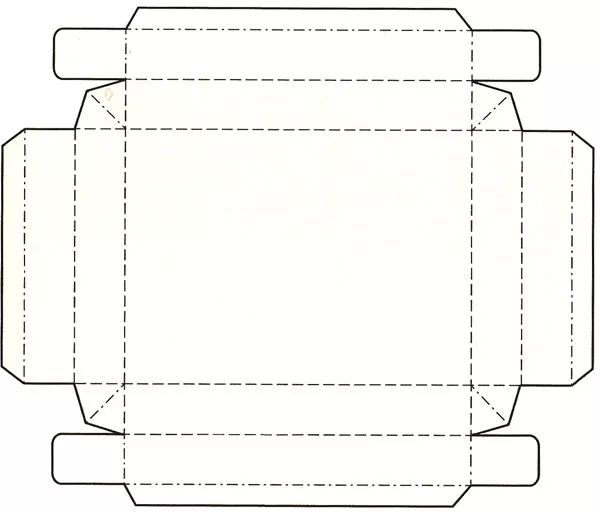

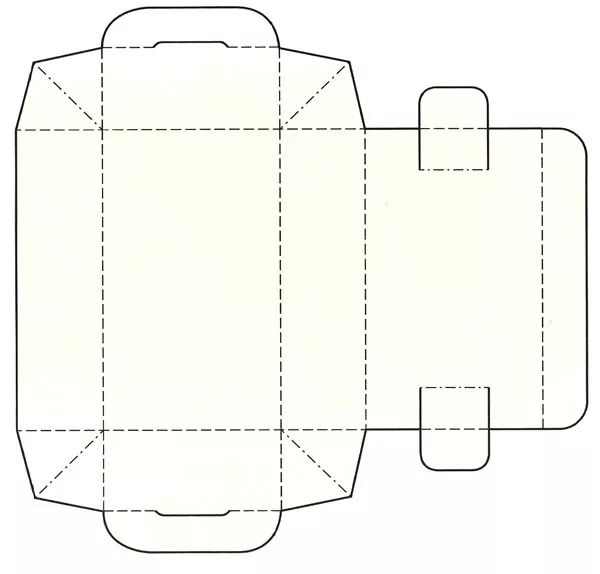

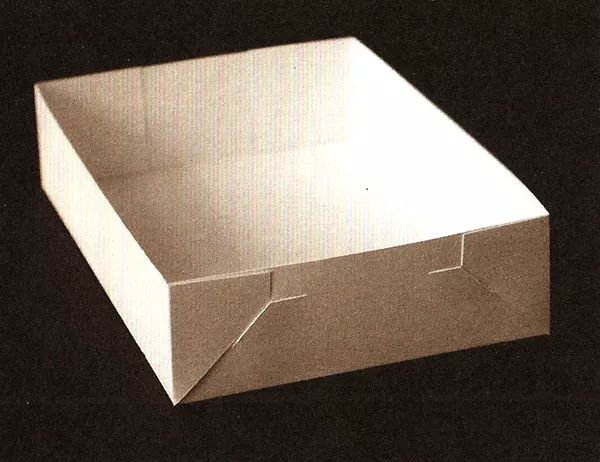

別插組裝結構一展開圖

別插組裝結構二展開圖

別插組裝結構三展開圖

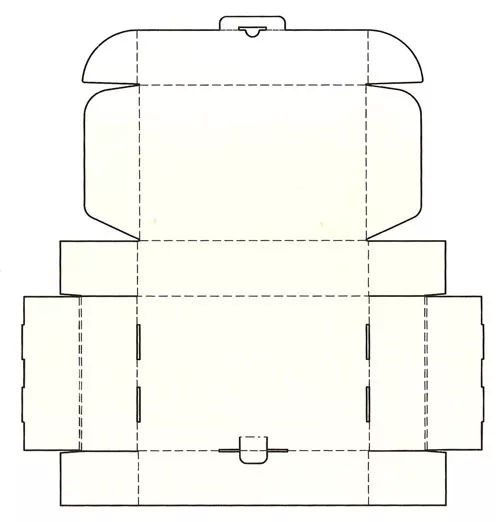

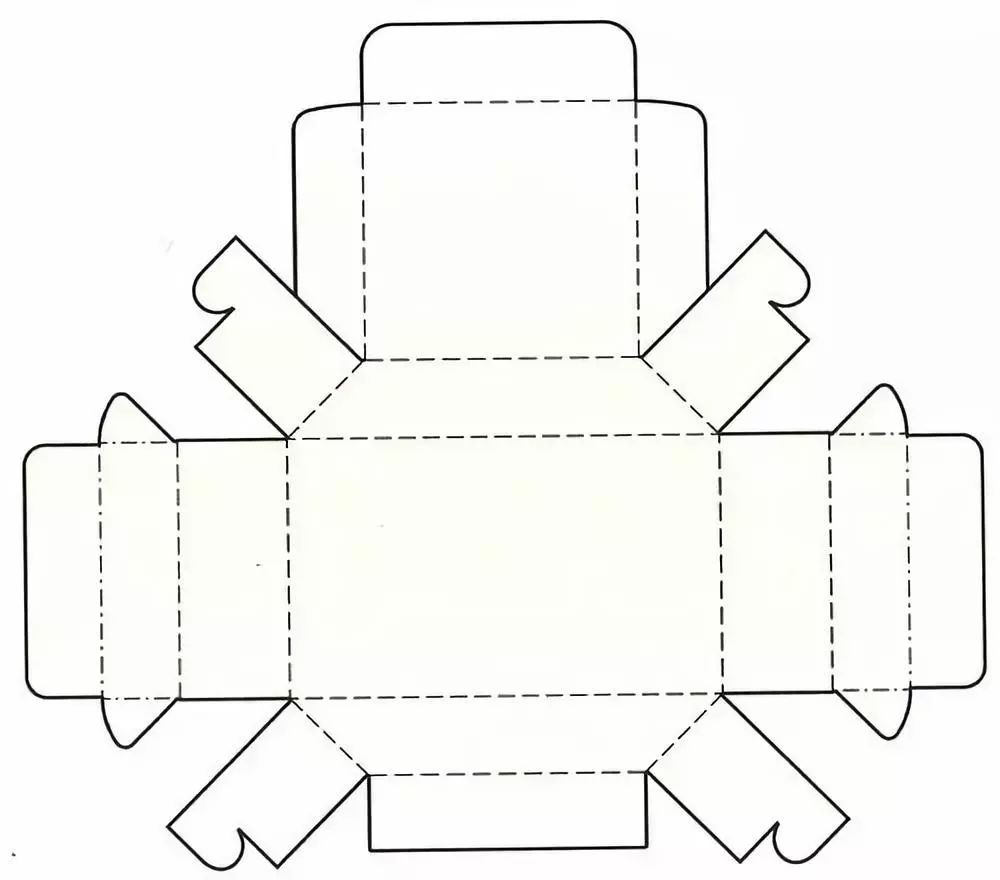

別插組裝帶蓋式結構展開圖

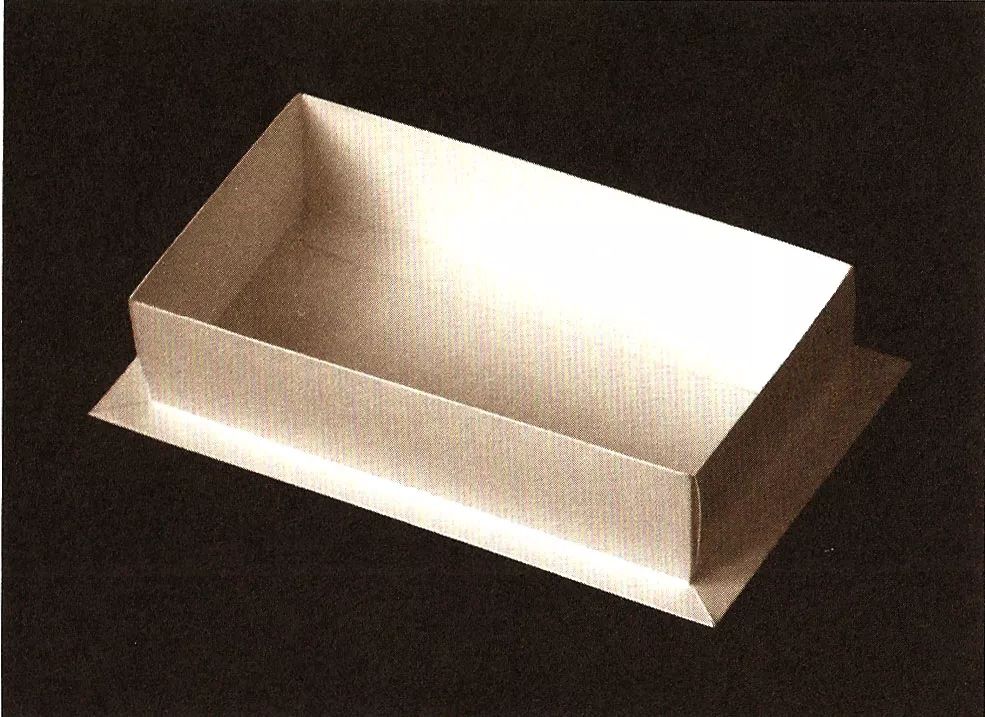

別插組裝帶底結構盒展開圖

0

2

鎖合組裝

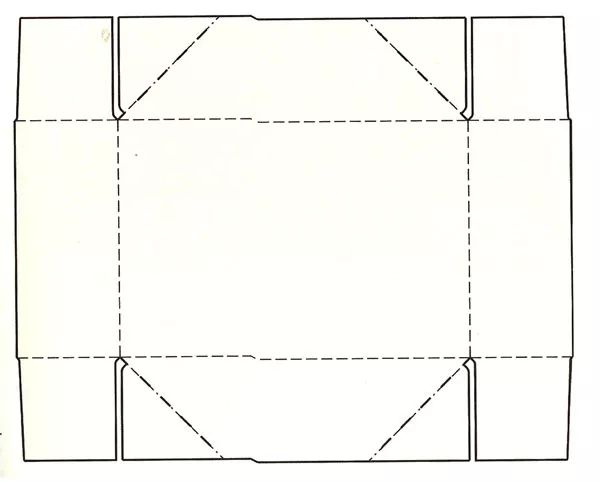

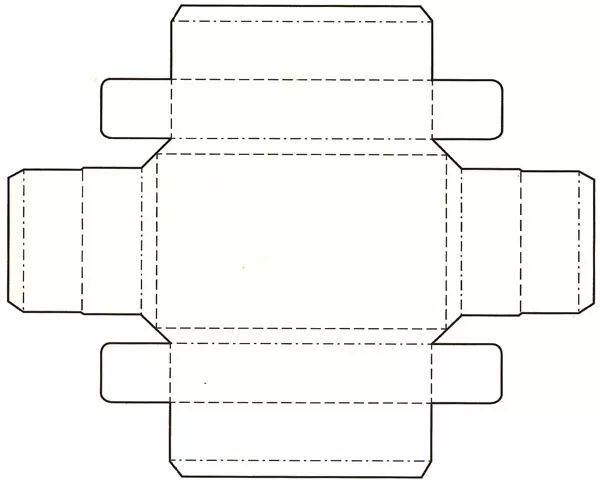

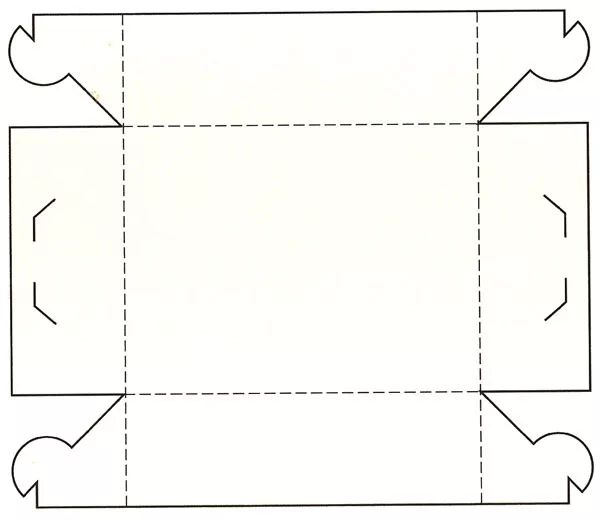

鎖合組裝結構展開圖

0

3

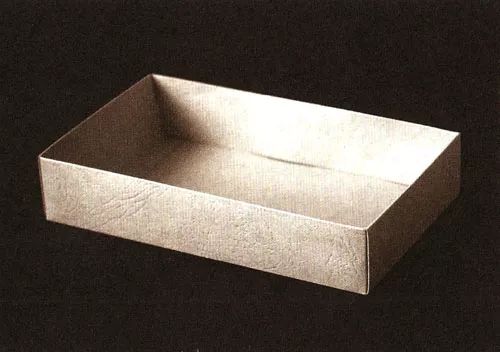

預粘組裝

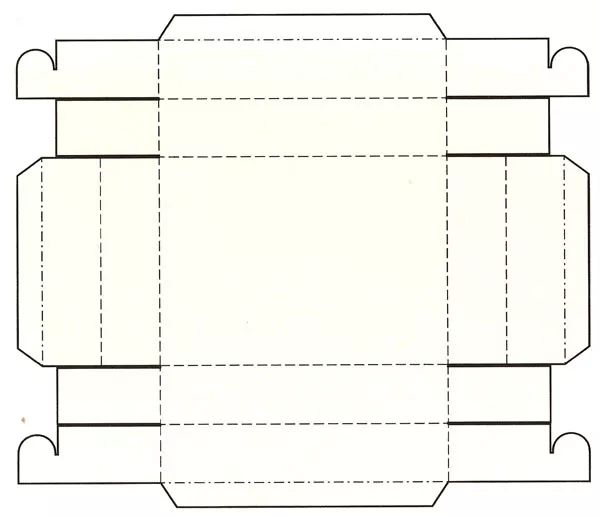

預粘組裝結構展開圖

2

盤式包裝盒的主要結構

1)罩蓋式:盒體由兩個獨立盤型結構相互罩蓋而組成,常見于服裝、鞋帽等商品的包裝。

2)搖蓋式:在盤式包裝盒的基礎上延長其中一邊設計成搖蓋,其結構特征較類似管式包裝盒的搖蓋。

3)連續別插式:其別插方式較類似管式包裝盒的連續搖翼窩進式。

4)抽屜式:由盤式盒體和外套兩個獨立部分組成。

5)書本式:開啟方式類似于精裝圖書,搖蓋通常沒有插接咬合,而是通過附件來固定。

0

1

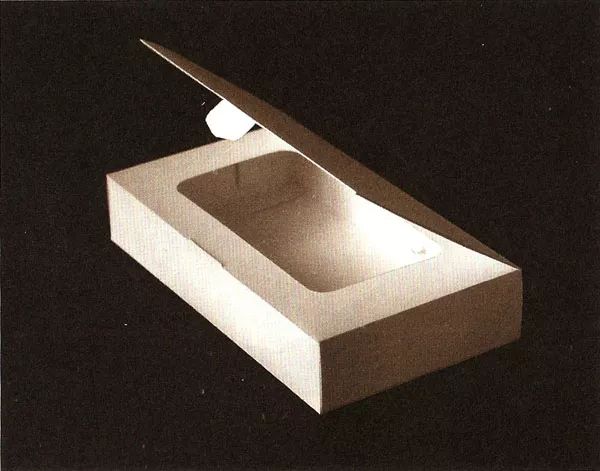

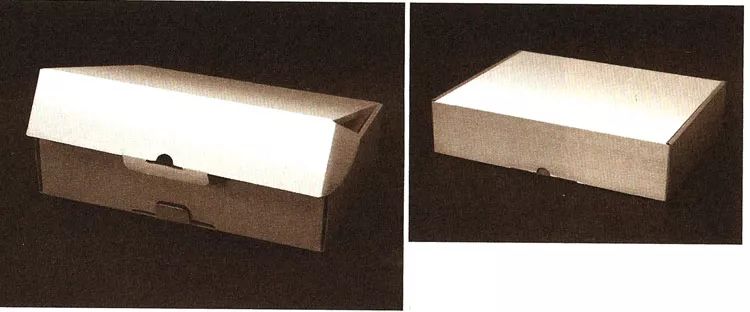

搖蓋式

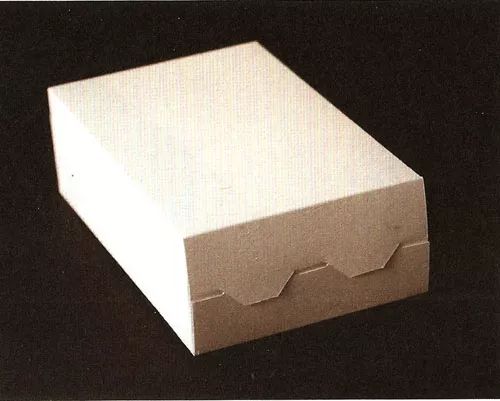

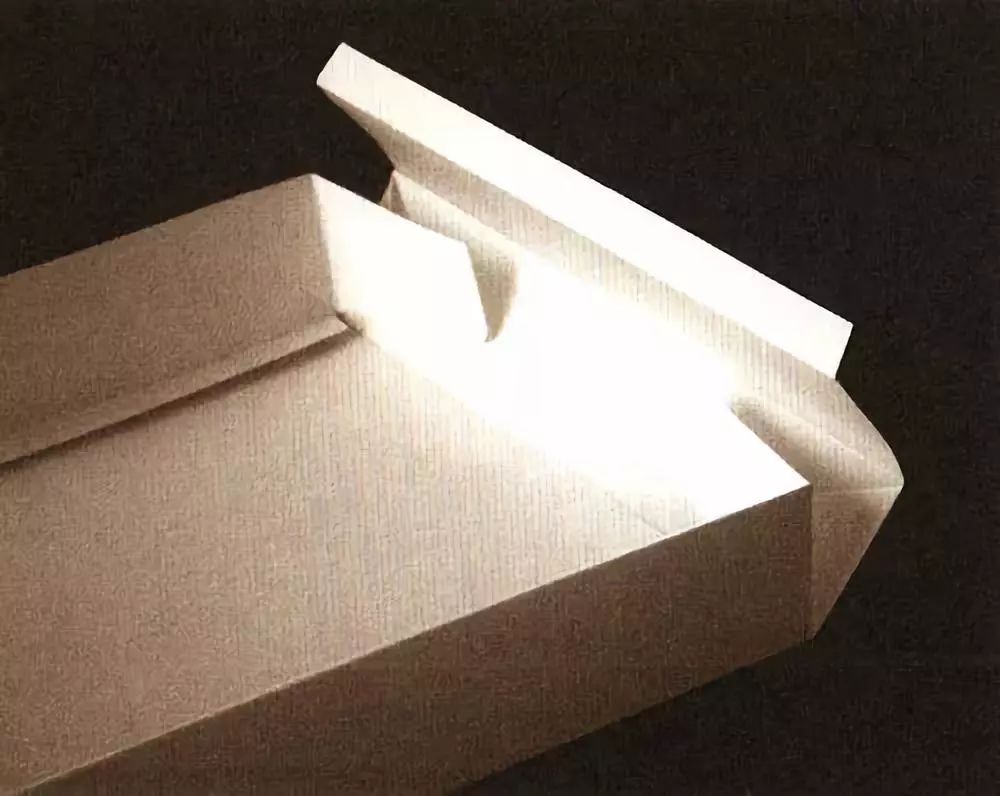

雙保險插鎖帶蓋式結構展開圖

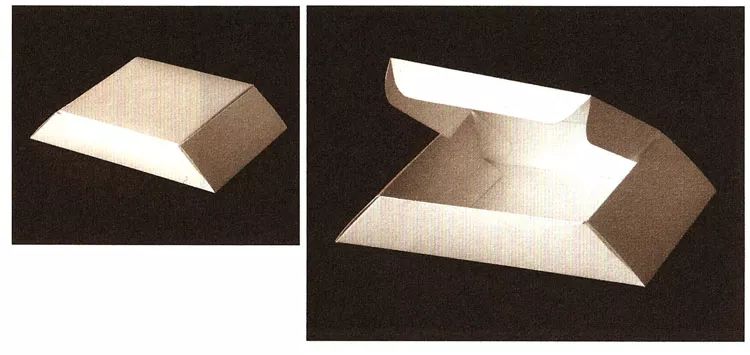

梯形帶蓋式結構展開圖

0

2

書本式

書本式結構展開圖

0

3

其他形式

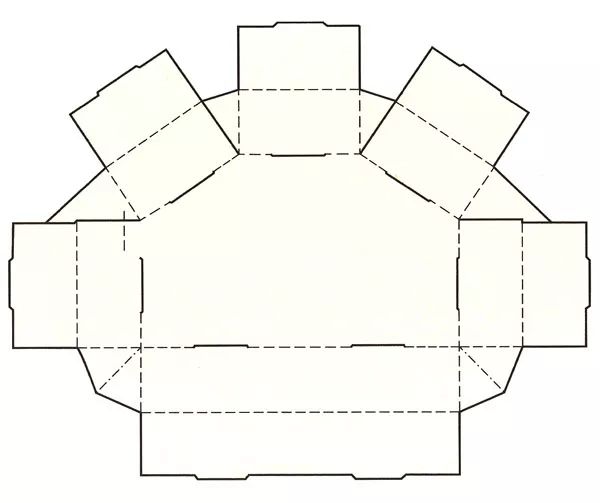

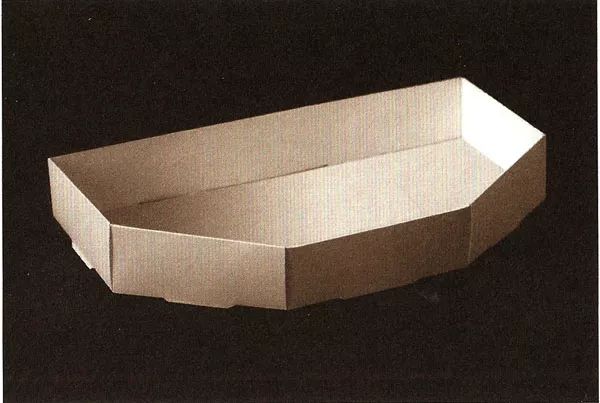

多邊形盤式包裝盒結構展開圖

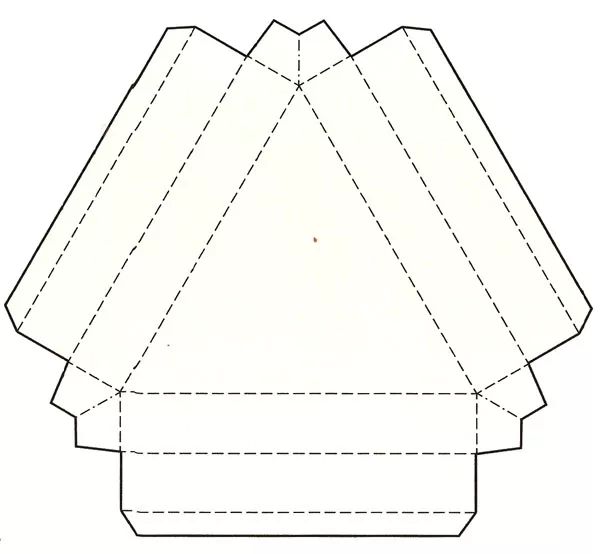

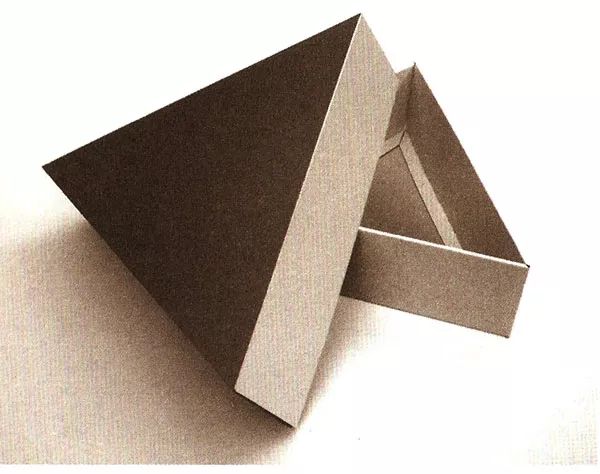

三角形盤式包裝盒結構展開圖

單紙盒包裝盒的結構設計基本就是以上這些,由于包裝行業的發展和設計的變化,未來還能演變出來更多的包裝結構設計。
